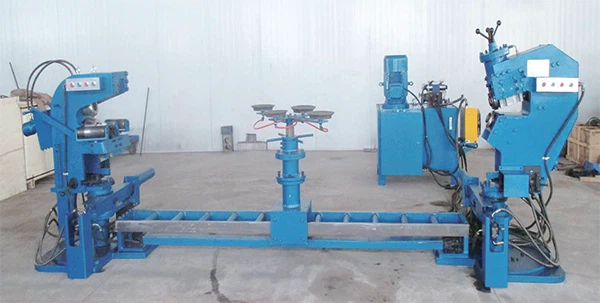

Bezmodeļu galvas blīvēšanas mašīna

1, bezmodeļu galvas blīvēšanas mašīna

viens

2, skriemelis

komplekts

3, hidrauliskā sistēma

komplekts

4, elektrohidrauliskā profilēšanas sistēma

komplekts

5, Vakuuma iespīlēšanas sistēma

komplekts

1. Maksimālais apstrādājamās detaļas diametrs:

ф3500 mm

2. Apstrādājamās detaļas minimālais diametrs:

ф850 mm

3. Kopējais malas augstums (5 mm materiāla biezums):

50 mm

4. Malu uzgriežņu galvas R: (iekšējais loka rādiuss)

R20 mm

5. Apstrādājamās detaļas minimālais R loks (atbilstoši jāmaina atkarībā no dažādiem materiāliem un biezumiem): .

R300 mm

6. Apstrādājamās detaļas biezums:

Q235A: max 8mm, min 2mm

SUS304: max 6mm, min 2,5 mm

7. Griešanas malas lineārais ātrums:

5m ~ 8m/min

8. Ovālu sagatavju vērpšanas ātrums (apkārtmērs ir aptuveni 6,5 m, tas ir attiecīgi jāmaina atbilstoši dažādiem materiāliem un biezumiem):

＜ 25 min/tikai

9. Rotējošās vienvirziena loka galvas garās un īsās ass kritiena augstums:

Mazāks vai vienāds ar 150 mm

10. Iekārtas darba sistēma:

11. Resursdatora izmēri (garums × platums × augstums):

3800 m × 1300 mm × 1400 mm

12. Energosistēmas (hidrauliskā sistēma, vakuuma sistēma) kopējie izmēri (garums × platums × augstums):

1600 mm × 800 mm × 1200 mm

13. Visas mašīnas kopējā jauda:

＜ 12 kW

14. Pieejamie galvas veidi:

Plakana galva, vienvirziena loka galva

15. Galvas tukšuma statuss:

CNC plazmas griešanas mašīna izgriež šķērsgriezuma formu
